1002460/S – AUDI I-5CYL 2.0L 20V DOHC (DTH/DTH) NM – AAN – ABY – RR
Conjunto de 2 árvores de cames CATCAMS 1002460/S em aço billet (S = aço). Aplicação: AUDI I-5CYL 2.0L 20V DOHC (DTH/DTH). NM – AAN – ABY – RR (com flange integrada e rodas dentadas ajustáveis). Consulta os motores, dados técnicos e componentes de montagem na descrição.
Novidade
Hurry and get discounts on all Apple devices up to 20%
Abertura2025
1.402,20€ IVA Inc.
Disponível por encomenda
Disponível por encomenda
Métodos de Pagamento:
Descrição
CATCAMS 1002460/S · Audi
Conjunto de 2 árvores de cames CATCAMS 1002460/S em aço billet (S = aço).
Motores e utilização
| Motor | Código / informação | Cilindrada | Utilização CATCAMS |
|---|---|---|---|
| I-5cyl 2.2L 20v DOHC (DTH/DTH) | AAN, ABY, RR · turbo | 2226 cm³ | Full race |
AAN, ABY, RR · I-5cyl 2.2L 20v DOHC (DTH/DTH) · turbo: Gasolina · Injeção eletrónica (EFI) · Bosch (Motronic) · Ignição eletrónica · Turbo · Hidráulicos (DTH) · Diâmetro × curso: 81,0 × 86,4 mm.
Configuração CATCAMS: Aço billet.
- Árvores de cames em aço billet.
- Rodas dentadas de corrente ajustáveis, para otimizar a distribuição da admissão.

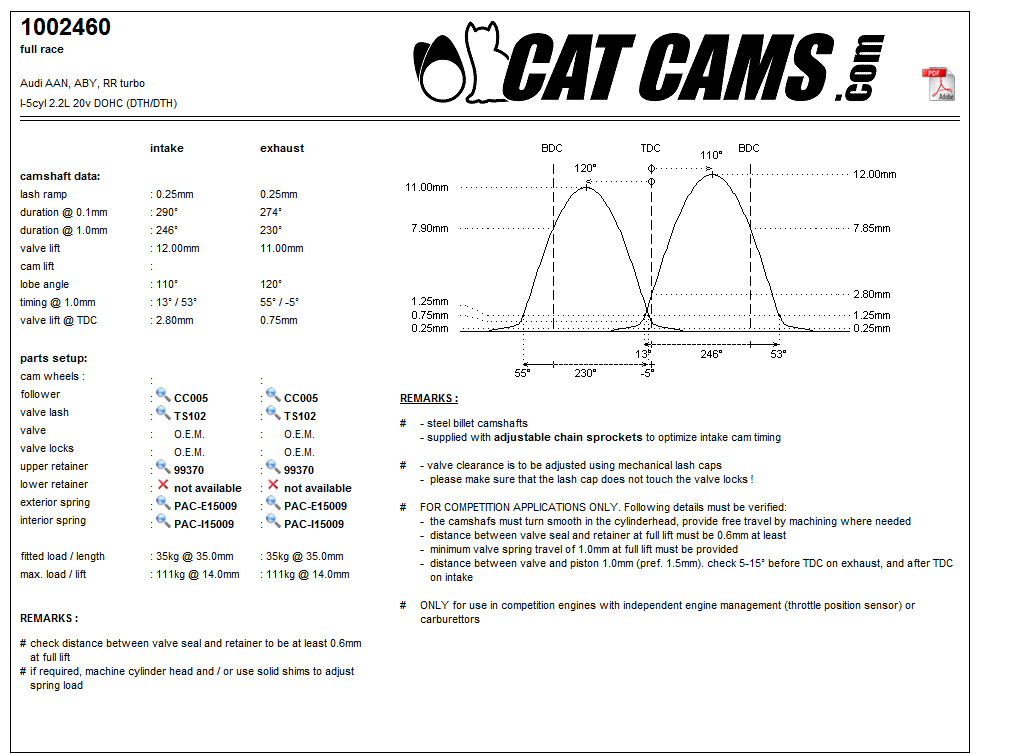

Ficha técnica
| Característica | Admissão | Escape |
|---|---|---|
| Rampa de folga (lash ramp) | 0,25mm | 0,25mm |
| Duração a 0,1 mm | 290° | 274° |
| Duração a 1,0 mm | 246° | 230° |
| Elevação da válvula | 12,00mm | 11,00mm |
| Elevação da came | — | — |
| Ângulo dos lóbulos | 110° | 120° |
| Distribuição a 1,0 mm (abertura / fecho) | 13° / 53° | 55° / -5° |
| Elevação da válvula no PMS (TDC) | 2,80mm | 0,75mm |
Componentes e montagem
| Característica | Admissão | Escape |
|---|---|---|
| Polias das cames | — | — |
| Tucho / seguidor | CC005 | CC005 |
| Folga da válvula / lash cap | TS102 | TS102 |
| Válvula | O.E.M. | O.E.M. |
| Meias-luas da válvula | O.E.M. | O.E.M. |
| Prato superior da mola | 99370 | 99370 |
| Prato inferior da mola | Não disponível na ficha CATCAMS | Não disponível na ficha CATCAMS |
| Mola exterior | PAC-E15009 | PAC-E15009 |
| Mola interior | PAC-I15009 | PAC-I15009 |
| Carga / comprimento montado | 35kg @ 35,0mm | 35kg @ 35,0mm |
| Carga máxima / elevação | 111kg @ 14,0mm | 111kg @ 14,0mm |
Observações CATCAMS
- Árvores de cames em aço billet.
- Fornecidas com rodas dentadas de corrente ajustáveis, para otimizar a distribuição da admissão.
- A folga das válvulas deve ser ajustada com lash caps mecânicos.
- Confirmar que o lash cap não toca nas meias-luas da válvula.
- Apenas para aplicações de competição. Verificar os pontos de montagem indicados abaixo.
- As cames devem rodar livremente na cabeça. Maquinar onde necessário para garantir a passagem.
- Distância mínima entre o vedante da haste da válvula e o prato da mola: 0,6 mm à elevação máxima.
- Garantir uma reserva mínima de curso da mola de 1,0 mm à elevação máxima.
- Distância mínima entre válvula e pistão: 1,0 mm, preferencialmente 1,5 mm. Verificar entre 5° e 15° antes do PMS no escape e depois do PMS na admissão.
- Apenas para motores de competição com gestão independente do motor por sensor de posição da borboleta (TPS), ou carburadores.
- Confirmar pelo menos 0,6 mm entre o vedante da haste da válvula e o prato da mola à elevação máxima.
- Se necessário, maquinar a cabeça e/ou usar pastilhas sólidas para ajustar a carga das molas.
Valores: admissão / escape, conforme a ficha CATCAMS. Os valores entre parênteses são mantidos como na fonte. O.E.M. indica o componente ou a especificação de origem. «—» significa que o dado não é indicado. A rampa de folga não substitui a folga de funcionamento.
Distribuição: admissão — abertura antes do PMS / fecho depois do PMI; escape — abertura antes do PMI / fecho depois do PMS. As referências com ligação abrem os artigos na loja. Para componentes sem ligação, contacta-nos para confirmar disponibilidade.
