1003502/S – AUDI V-6CYL 2.6L 12V SOHC (DTH/DTH) ABC

CATCAMS 1003502/S · Audi

Conjunto de 2 árvores de cames CATCAMS 1003502/S em aço billet (S = aço).

Motores e utilização

ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 2nd generation: 7mm valves: Gasolina · Injeção eletrónica (EFI) · Ignição eletrónica · Atmosférico · Hidráulicos (DTH) · Diâmetro × curso: 82,5 × 81,0 mm.

Configuração CATCAMS: Configuração CATCAMS.

ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 1st generation: 8mm valves: Gasolina · Injeção eletrónica (EFI) · Ignição eletrónica · Atmosférico · Hidráulicos (DTH) · Diâmetro × curso: 82,5 × 81,0 mm.

Configuração CATCAMS: Configuração CATCAMS.

Ficha técnica · ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 2nd generation: 7mm valves

Componentes e montagem

Observações CATCAMS

• A folga das válvulas deve ser ajustada com lash caps mecânicos.
• Confirmar que o lash cap não toca nas meias-luas da válvula.
• Apenas para aplicações de competição. Verificar os pontos de montagem indicados abaixo.
• As cames devem rodar livremente na cabeça. Maquinar onde necessário para garantir a passagem.
• Distância mínima entre o vedante da haste da válvula e o prato da mola: 0,6 mm à elevação máxima.
• Garantir uma reserva mínima de curso da mola de 1,0 mm à elevação máxima.
• Distância mínima entre válvula e pistão: 1,0 mm, preferencialmente 1,5 mm. Verificar entre 5° e 15° antes do PMS no escape e depois do PMS na admissão.
• Apenas para dirt track e pro street, com gestão do motor ajustável ou carburadores.
• Se necessário, maquinar a cabeça e/ou usar pastilhas sólidas para ajustar a carga das molas.
• Confirmar pelo menos 0,6 mm entre o vedante da haste da válvula e o prato da mola à elevação máxima.

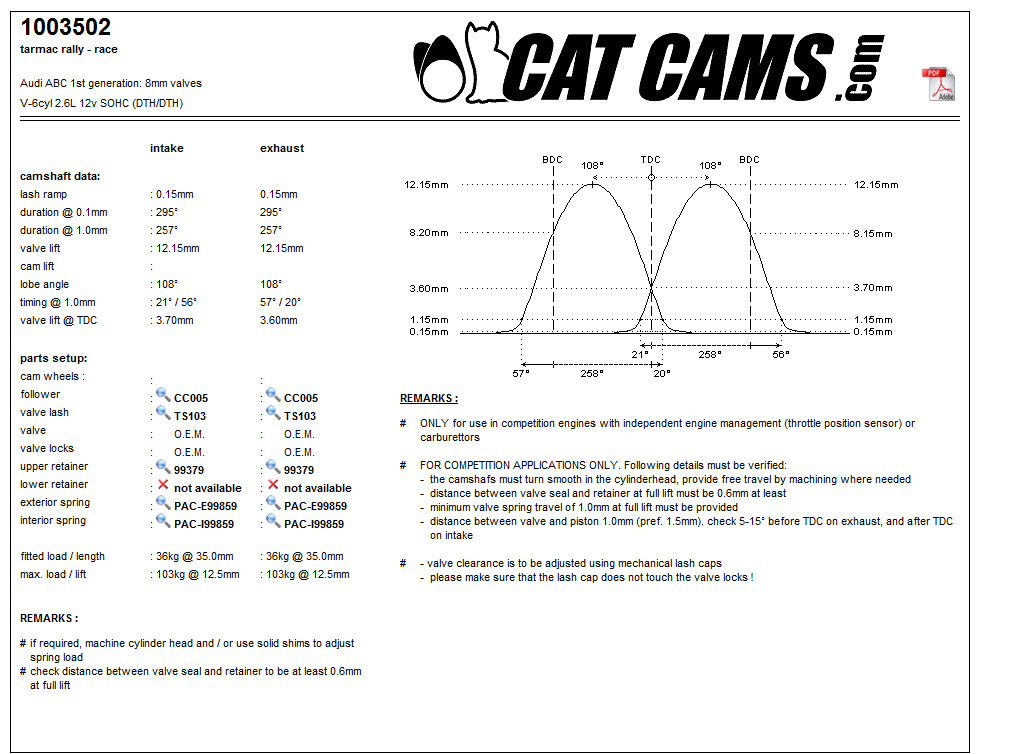

Ficha técnica · ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 1st generation: 8mm valves

Componentes e montagem

Observações CATCAMS

• Apenas para motores de competição com gestão independente do motor por sensor de posição da borboleta (TPS), ou carburadores.
• Apenas para aplicações de competição. Verificar os pontos de montagem indicados abaixo.
• As cames devem rodar livremente na cabeça. Maquinar onde necessário para garantir a passagem.
• Distância mínima entre o vedante da haste da válvula e o prato da mola: 0,6 mm à elevação máxima.
• Garantir uma reserva mínima de curso da mola de 1,0 mm à elevação máxima.
• Distância mínima entre válvula e pistão: 1,0 mm, preferencialmente 1,5 mm. Verificar entre 5° e 15° antes do PMS no escape e depois do PMS na admissão.
• A folga das válvulas deve ser ajustada com lash caps mecânicos.
• Confirmar que o lash cap não toca nas meias-luas da válvula.
• Se necessário, maquinar a cabeça e/ou usar pastilhas sólidas para ajustar a carga das molas.
• Confirmar pelo menos 0,6 mm entre o vedante da haste da válvula e o prato da mola à elevação máxima.

Valores: admissão / escape, conforme a ficha CATCAMS. Os valores entre parênteses são mantidos como na fonte. O.E.M. indica o componente ou a especificação de origem. «—» significa que o dado não é indicado. A rampa de folga não substitui a folga de funcionamento.

Distribuição: admissão — abertura antes do PMS / fecho depois do PMI; escape — abertura antes do PMI / fecho depois do PMS. As referências com ligação abrem os artigos na loja. Para componentes sem ligação, contacta-nos para confirmar disponibilidade.

As imagens técnicas apresentam as configurações por motor discriminadas acima. Confirma a geração e as válvulas antes de escolher os componentes.

Fichas de origem

• CATCAMS 1003502 · ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 2nd generation: 7mm valves
• CATCAMS 1003502 · ABC · V-6cyl 2.6L 12v SOHC (DTH/DTH) · 1st generation: 8mm valves
