1031054/S – ALFA ROMEO B-4CYL 1.7L 16V DOHC (DTH/DTH) ALFA 33 B-1,7L 16v
Conjunto de 4 árvores de cames em aço billet para Alfa Romeo Boxer. Mecânicos CC002 com lash caps TS102.
Duração a 0,1 mm: 293 / 288°. Elevação da válvula: 12,75 / 12,1 mm (admissão / escape).
Novidade
Hurry and get discounts on all Apple devices up to 20%
Abertura2025
1.697,40€ IVA Inc.
Disponível por encomenda
Disponível por encomenda
Métodos de Pagamento:
Descrição
1031054/S — Conjunto de árvores de cames Alfa Romeo Boxer
Conjunto de 4 árvores de cames em aço billet. S = aço.
Aplicações e motor
Alfa Romeo AR 334.01 · B-4cyl 1.7L 16v DOHC (DTH/DTH)
- 1717 cm³
- Gasolina, motor atmosférico
- Injeção eletrónica (EFI)
- Ignição mecânica
- Tuchos de origem: Hidráulicos (DTH)
- 129 hp
- Diâmetro × curso: 87 × 72,2 mm
- Alfa 33 1.7IE 16v
- Utilização indicada pela CATCAMS para este motor: Rali de asfalto / corrida

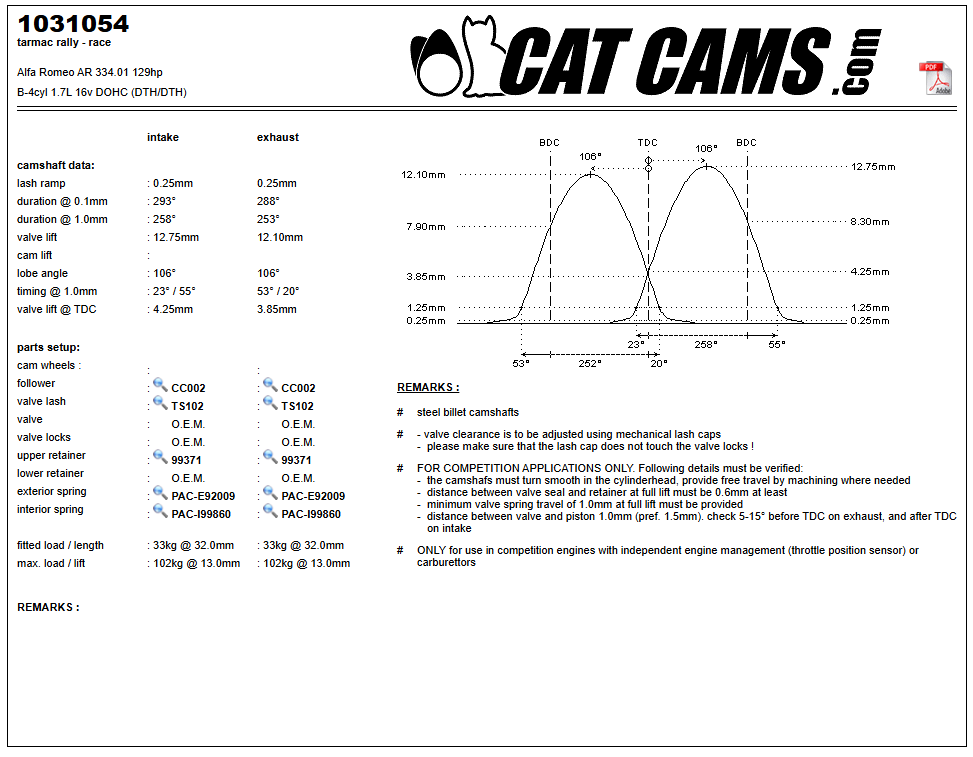

Dados do perfil
Valores nas colunas: admissão e escape.
| Característica | Admissão | Escape |
|---|---|---|
| Folga / lash ramp (mm) | 0,25 | 0,25 |
| Duração a 0,1 mm (°) | 293 | 288 |
| Duração a 1,0 mm (°) | 258 | 253 |
| Elevação da válvula (mm) | 12,75 | 12,1 |
| Ângulo do lóbulo (°) | 106 | 106 |
| Distribuição a 1,0 mm (°) | 23 / 55 | 53 / 20 |
| Elevação da válvula no PMS (mm) | 4,25 | 3,85 |
Distribuição: admissão — abertura antes do PMS / fecho depois do PMI; escape — abertura antes do PMI / fecho depois do PMS.
Componentes indicados na ficha técnica
| Característica | Admissão | Escape |
|---|---|---|
| Tuchos | CC002 | CC002 |
| Regulação da folga / lash caps | TS102 | TS102 |
| Válvulas | OEM | OEM |
| Meios cones das válvulas | OEM | OEM |
| Pratos superiores das molas | 99371 | 99371 |
| Pratos inferiores das molas | OEM | OEM |
| Molas exteriores | PAC-E92009 | PAC-E92009 |
| Molas interiores | PAC-I99860 | PAC-I99860 |
OEM = componente de origem. As referências indicadas correspondem à configuração de montagem da ficha técnica.
Consultar componentes: CC002, TS102, 99371, PAC-E92009, PAC-I99860.
Cargas das molas
| Característica | Admissão | Escape |
|---|---|---|
| Carga montada / comprimento (kg / mm) | 33 kg / 32 mm | 33 kg / 32 mm |
| Carga máxima / elevação (kg / mm) | 102 kg / 13 mm | 102 kg / 13 mm |
Notas de montagem e utilização
- Árvores de cames em aço billet.
- Regular a folga das válvulas com lash caps mecânicos.
- Garantir que os lash caps não tocam nos meios cones de fixação das válvulas.
- Apenas para competição. Verificar a rotação livre das árvores na cabeça; maquinar onde necessário para garantir espaço.
- Folga mínima de 0,6 mm entre o retentor da haste da válvula e o prato da mola, à elevação máxima.
- Curso restante mínimo da mola de 1,0 mm à elevação máxima.
- Folga válvula-pistão mínima de 1,0 mm, preferencialmente 1,5 mm. Verificar entre 5 e 15 graus antes do PMS no escape e depois do PMS na admissão.
- Apenas para motores de competição com gestão independente baseada no sensor de posição da borboleta (TPS) ou carburadores.
Nota da ficha: Duração de escape a 1 mm: tabela 253 graus; gráfico 252 graus. Mantido valor da tabela.
